☀️ الدليل الاحترافي الشامل

كل ما تحتاج معرفته
عن الطاقة الشمسية

دليل متدرّج: ساعات الذروة والأحمال، ثم مكوّنات النظام، ثم مثال تطبيقي للحساب اليدوي.

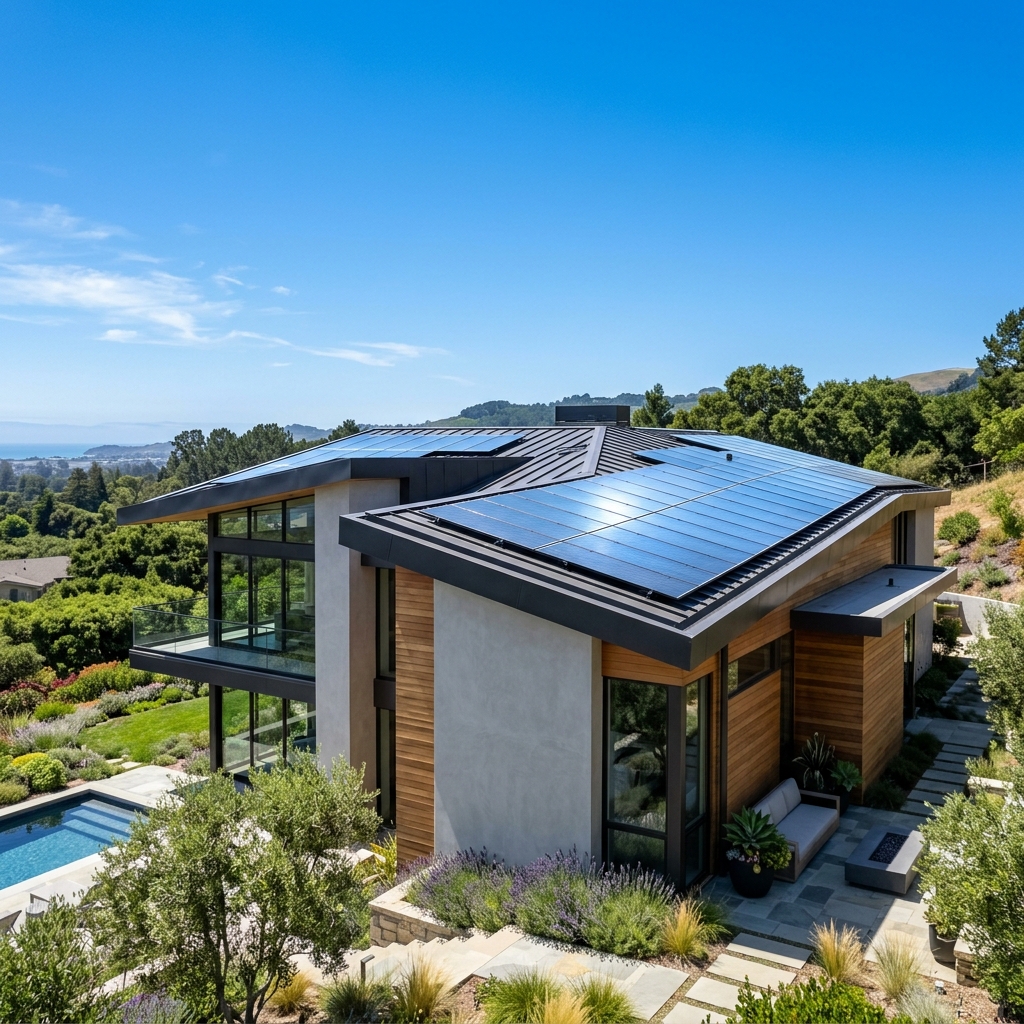

منزل بألواح شمسية على السطح
🌞

طاقة الشمس وساعات الذروة PSH

الأساس العلمي الذي يقوم عليه كل تصميم شمسي احترافي

☀️ كيف تصل طاقة الشمس إلى الأرض؟

تبلغ قدرة الإشعاع الشمسي خارج الغلاف الجوي نحو 1367 واط/م² (ثابت الشمس). بعد مرورها عبر الغلاف الجوي وتأثير الغبار والرطوبة، تصل إلى سطح الأرض بقدرة تتراوح بين 800 إلى 1000 واط/م² في أوقات الذروة. هذه القيمة هي أساس تصنيف الألواح.

🌅 ساعات النهار مقابل ساعات الذروة

  • ساعات النهار الكلية: من الشروق حتى الغروب (14-16 ساعة صيفاً في الخليج). الألواح تنتج طاقة طوال هذه الفترة لكن بكميات متفاوتة.
  • ساعات الذروة PSH: عدد الساعات الافتراضية التي يكون فيها الإشعاع ثابتاً عند 1000 واط/م² تماماً — وهو رقم تكافئي وليس حرفياً.

📐 ما معنى PSH = 5.5 ساعة؟

إذا كان مجموع طاقة الشمس طوال اليوم = 5500 واط·ساعة/م²، فهذا يعادل 5.5 ساعة من الإشعاع المثالي (1000W/م²). اللوح الواحد (1م²) سينتج نظرياً 5500 Wh — لكن الكفاءة تخفض هذا الرقم.

💡
لماذا لا نستخدم ساعات النهار الكاملة في الحسابات؟
لأن الألواح لا تعمل بكامل قدرتها طوال النهار — في الصباح الباكر وآخر النهار تكون زاوية الشمس منخفضة والإنتاج ضعيف. استخدام ساعات النهار الكاملة يعطي تصميماً متفائلاً جداً وغير واقعي، مما يؤدي إلى نظام أصغر من اللازم. ساعات PSH تعطيك رقماً محافظاً وأكثر دقة ومناسباً للحسابات الهندسية.
منحنى إنتاج الطاقة الشمسية خلال اليوم متوسطات PSH الشهرية في الكويت
منحنى الإشعاع اليومي ومتوسطات ساعات الذروة الشهرية — الكويت

طريقة حساب PSH

المصادر الرسمية للبيانات

  • NASA POWER — متوسط PSH لأي موقع
  • PVGIS — أداة أوروبية للمشاريع
  • SolarGIS — دقة عالية للمشاريع الكبيرة
  • Global Solar Atlas — خريطة تفاعلية

متوسطات PSH الشهرية — الكويت

الفترةPSH (ساعة)
يناير — مارس4.5 — 5.5
أبريل — يونيو6.0 — 6.8
يوليو — أغسطس6.5 (فقد حرارة)
سبتمبر — ديسمبر4.8 — 5.5
المتوسط للتصميم5.5

ساعات النهار مقابل PSH

مثال نظام 4000 Wh يومياً:

الطريقةالحسابالنتيجة
ساعات نهار (10)4000 ÷ 10400 W
PSH (5.5)4000 ÷ 5.5727 W
الفرقنظام أصغر ~45%

تطبيق PSH في حساب الألواح

المعادلة الرسمية المستخدمة في الصناعة:
المهندسون يستخدمون دائماً PSH الشهر الأسوأ (الشتاء عادةً) للمشاريع الحساسة التي لا يمكن انقطاع الكهرباء فيها، أو يستخدمون المتوسط السنوي للمشاريع العادية ويضيفون هامش أمان. هذا يسمى "Worst Month Design" وهو المعيار الاحترافي الدولي.
المعادلة الأساسية لتحديد قدرة الألواح
Required PV Power (Wp) = Daily Energy (Wh) ÷ (PSH × System Efficiency) // System Efficiency = تأخذ في الحسبان فقد الأسلاك + منظم الشحن + حرارة الألواح // تتراوح عادةً بين 0.75 إلى 0.85 للأنظمة الاحترافية Example: 4000 Wh ÷ (5.5h × 0.85) = 855.6 Wp → نختار ألواح بقدرة 900Wp
📋

جدول الأحمال الكهربائية

الخطوة الأولى والأهم في تصميم أي نظام شمسي احترافي

📌
لماذا نضع جدول الأحمال أولاً؟
الخطأ الشائع هو اختيار الألواح والبطاريات بناءً على تخمين. المهندس الاحترافي يبدأ دائماً بتحديد احتياجاته الكهربائية بدقة، ثم يصمم النظام ليلبيها. الجدول يجعل النظام مصمماً لاحتياجك الفعلي لا أكبر ولا أصغر.

أنواع الأحمال واختلافاتها

💡 إضاءة LED

  • حمل ثابت ونظيف جداً — يعمل كما هو مكتوب عليه بالضبط
  • لمبة 10W تسحب 10W فعلاً طوال وقت تشغيلها
  • لا تيار بدء تشغيل يُذكر
  • لمبة الفلورسنت القديمة: تسحب تياراً انطلاق مؤقتاً وتتدهور مع الزمن

❄️ تكييف ومحركات

  • تيار الإقلاع (Inrush Current): المحرك يسحب من 3 إلى 7 أضعاف قدرته الاسمية في أول ثانيتين
  • مكيف 1500W قد يسحب 6000W لحظة الإقلاع
  • يُستخدم "Soft Starter" في المشاريع الكبيرة للحد من هذا التيار
  • في الحساب: نضرب قدرة الجهاز × 3 كحد أدنى لتحديد المحول

💻 أجهزة إلكترونية

  • تلفزيون، لابتوب، شواحن — استهلاكها متغير ليس ثابتاً
  • اللابتوب يسحب 20W أثناء الاستخدام الخفيف و 65W أثناء الاستخدام المكثف
  • في الحساب نستخدم القدرة المسماة على الجهاز أو نقيسها بـ Kill-a-Watt
  • الشواحن تسحب طاقة حتى وهي بدون جهاز متصل (Phantom Load)

🧊 ثلاجة ومضخة مياه

  • الثلاجة لا تعمل بشكل مستمر — تعمل دورياً (50% من الوقت تقريباً)
  • في الجدول: ثلاجة 150W تكتب كـ 75W متوسط، أو 150W لمدة 8 ساعات
  • المضخة: تيار إقلاع مرتفع جداً ويجب مراعاته في المحول
  • أفضل طريقة: قياس الاستهلاك الفعلي بمقياس كهرباء لمدة 24 ساعة

لماذا نقسّم الأحمال: نهار وليل؟

🌓
الفلسفة خلف التقسيم النهار/الليل:
أحمال النهار تُغذيها الألواح مباشرة — الألواح تنتج وأنت تستهلك في نفس الوقت، وهذا مثالي لأنه لا يوجد فقد تخزين. أحمال الليل تُغذيها البطاريات المشحونة نهاراً — وهنا يوجد فقد (شحن + تفريغ البطارية = 80-90% كفاءة). التقسيم يمكّنك من تحديد حجم البطارية بدقة، لأنك تعرف بالضبط ما الذي ستشغله الليل دون الشمس.

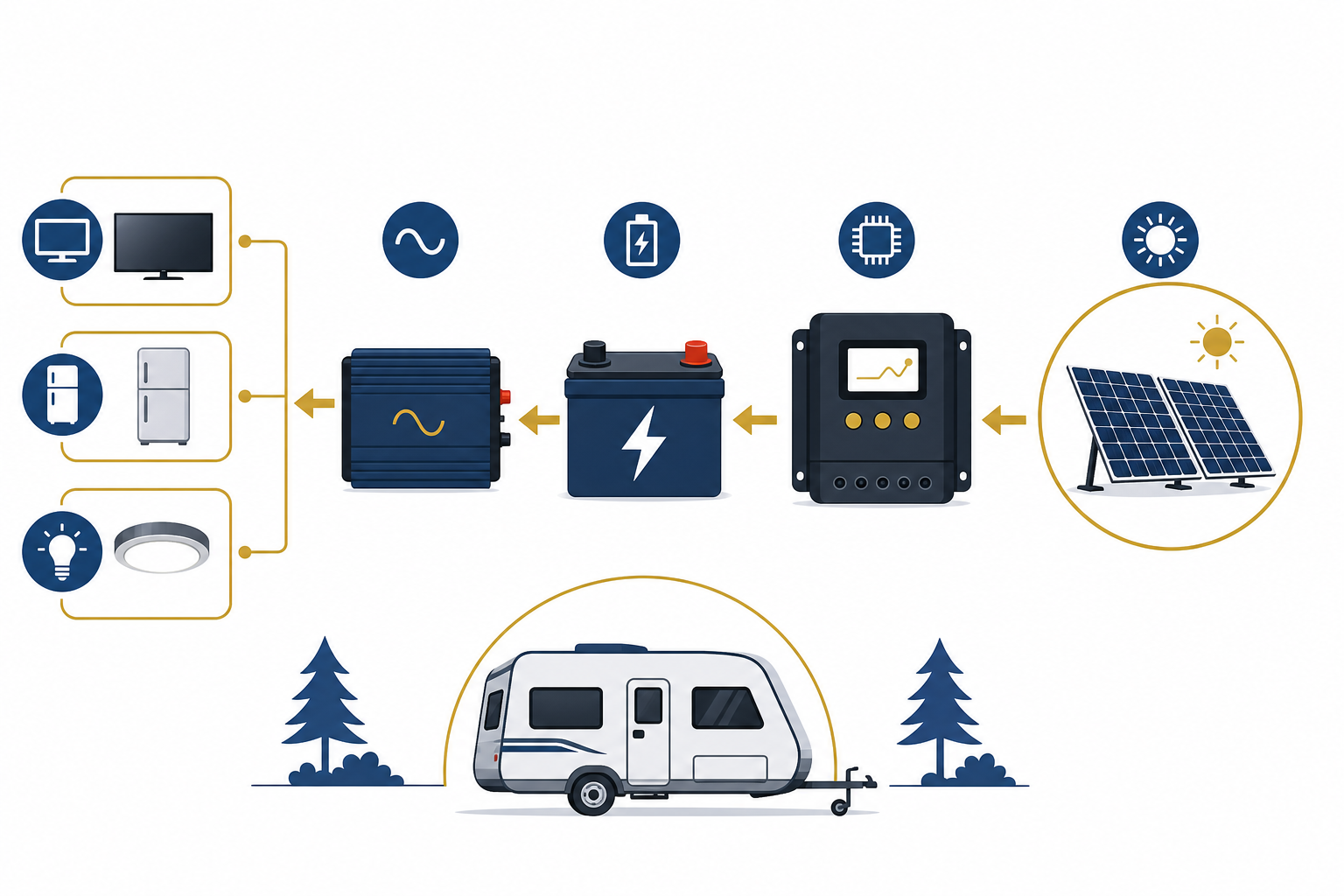

مخطط تدفق الطاقة: أحمال النهار من الألواح وأحمال الليل من البطارية
تقسيم الأحمال: نهاراً من الألواح، ليلاً من البطارية

المثال التطبيقي — الكرفان

الجهاز القدرة (W) العدد نهاراً ☀️ ليلاً 🌙 طاقة النهار (Wh) طاقة الليل (Wh) الكلي (Wh)
تلفزيون وشاشة 1001 4 ساعات 4 ساعات 400 400 800
إضاءة LED 502 0 8 ساعات 0 800 800
ثلاجة صغيرة 1501 8 ساعات 8 ساعات 1,200 1,200 2,400
المجموع 1,600 Wh2,400 Wh4,000 Wh
✅
الطريقة الاحترافية لتحديد الأحمال:
① اجمع كل الأجهزة بقدرتها الفعلية (من لوحة الجهاز أو دليله). ② قِس الاستهلاك الفعلي بجهاز Kill-a-Watt عند الإمكان. ③ كن محافظاً في تقدير ساعات التشغيل (أضف 10-15% هامش أمان). ④ للأجهزة ذات المحركات: أضف قدرة الإقلاع منفصلاً في حساب المحول.
☀️

الألواح الشمسية

من أنواعها وخصائصها إلى قراءة لوحة البيانات وطرق التوصيل

🔵 أحادية التبلور — Monocrystalline

  • كفاءة: 20% — 23% (الأعلى تجارياً)
  • لون أسود داكن أو رمادي غامق
  • أداء أفضل في درجات الحرارة العالية
  • أداء ممتاز في الإضاءة المنخفضة (غيوم خفيفة)
  • السعر أعلى — الخيار الأمثل لمعظم التركيبات

🔷 متعدد التبلور — Polycrystalline

  • كفاءة: 16% — 18%
  • لون أزرق مائل
  • يتأثر أكثر بالحرارة العالية
  • أرخص سعراً لكن يحتاج مساحة أكبر
  • شبه مختفٍ من السوق في المنتجات الحديثة

⚫ ثنائي الوجه — Bifacial

  • يستقبل ضوء الشمس من الأمام والخلف
  • الجهة الخلفية تستفيد من الضوء المنعكس من الأرض أو السطح
  • تزيد الإنتاجية من 5% إلى 25% حسب نوع السطح
  • على أسطح بيضاء أو رمال فاتحة = مكسب كبير
  • لا فائدة إذا كانت مركبة مباشرة على السطح بدون فراغ

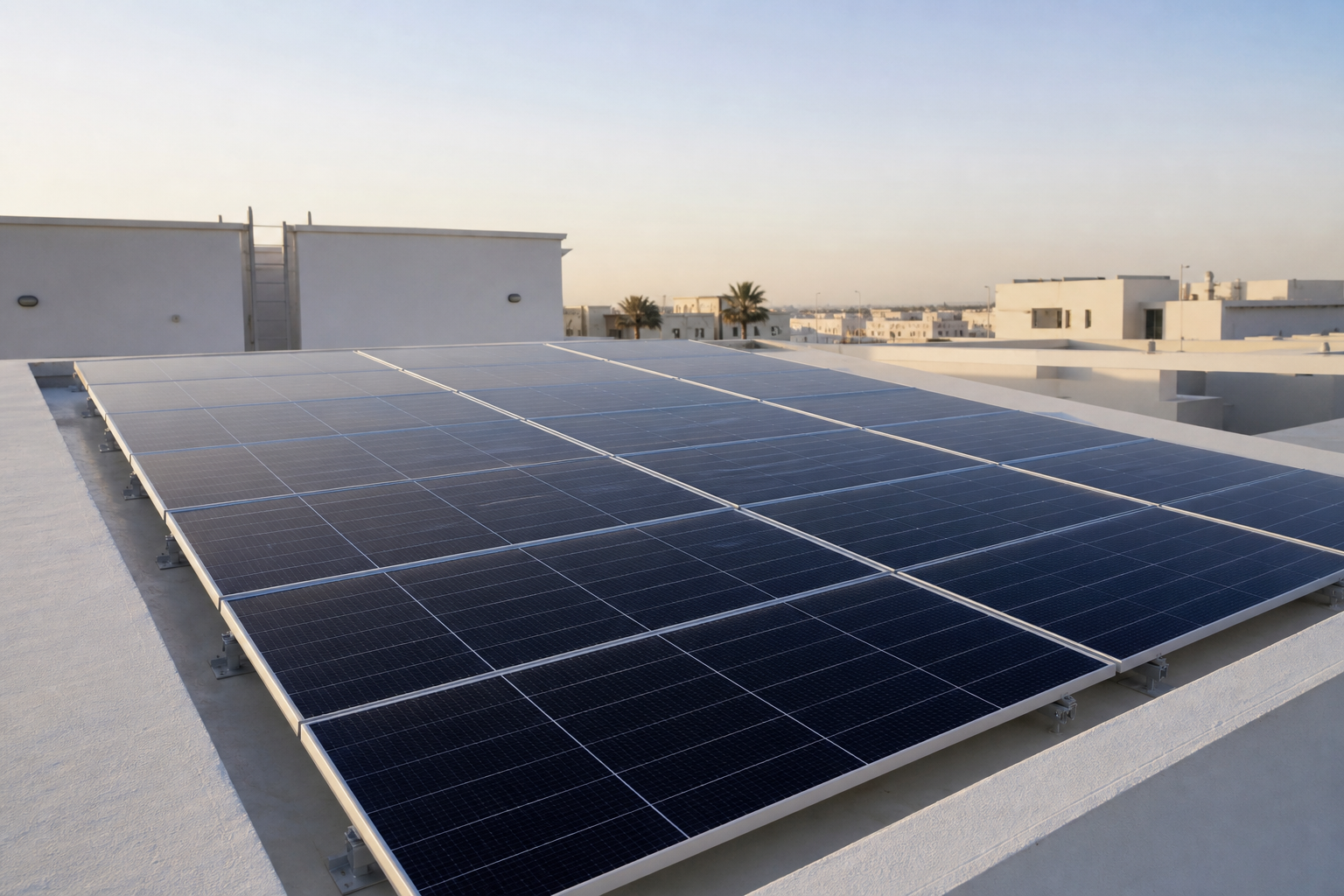

لوح شمسي Longi Hi-MO 6 أحادي التبلور 450 واط
Longi Hi-MO 6 — 450W

🌡️ تأثير الحرارة

  • الألواح مصنفة عند 25°C (STC)
  • لكل درجة زيادة عن 25°C تنخفض الكفاءة 0.3% إلى 0.5%
  • صيف الكويت: درجة اللوح تصل 65-70°C
  • الفقد = (70-25) × 0.4% = 18% فقد صيفاً
  • الشتاء: الألواح تعمل بكفاءة أعلى من المسمى!

متى يبدأ الشحن وكيف يتطور طوال اليوم؟

🌅
منحنى إنتاج الألواح طوال اليوم:
الألواح تبدأ الإنتاج من بداية الشروق — حتى لو كانت الشمس منخفضة، تبدأ بإنتاج 5-15% من قدرتها. مع ارتفاع الشمس تزداد القدرة تدريجياً لتصل إلى الذروة بين 10 صباحاً و 2 ظهراً تقريباً في منطقة الخليج. بعدها تتراجع تدريجياً حتى الغروب. لوح 450W لن يعطيك 450W إلا في ساعات الذروة — في الشروق قد يعطيك 30-80W فقط.
🔥
أسباب احتراق الألواح وكيف نحميها:
1. Hot Spot: إذا وقع ظل جزئي على خلية واحدة، تتحول من منتج للكهرباء إلى مستهلك لها وتسخن بشكل مفرط. الحل: استخدام Bypass Diodes داخل اللوح.
2. توصيل معكوس: قلب القطبية يتلف الخلايا. الحل: فحص التوصيل قبل التشغيل.
3. توصيل دون منظم: توصيل الألواح مباشرة على البطاريات دون منظم يُتلفهما معاً.
4. دخول ماء: تلف الختم الأمامي يسمح للرطوبة بالدخول وتقصير خلايا.
🌫️
الغبار والظل — العدوان الأكبر على الإنتاجية:
الغبار: طبقة رقيقة من الغبار تخفض الإنتاج 5-15%، وفي عواصف الكويت يصل الفقد إلى 40-50%. التنظيف: بالماء النظيف والفوطة الناعمة كل أسبوعين، ويفضل صباحاً مبكراً عندما يكون اللوح بارداً.
الظل: ظل جزئي على خلية واحدة قد يخفض إنتاج السلسلة كاملة بنسبة كبيرة. الحل: استخدام Power Optimizers أو عواكس ميكرو (Micro-Inverters) في الأنظمة الكبيرة.

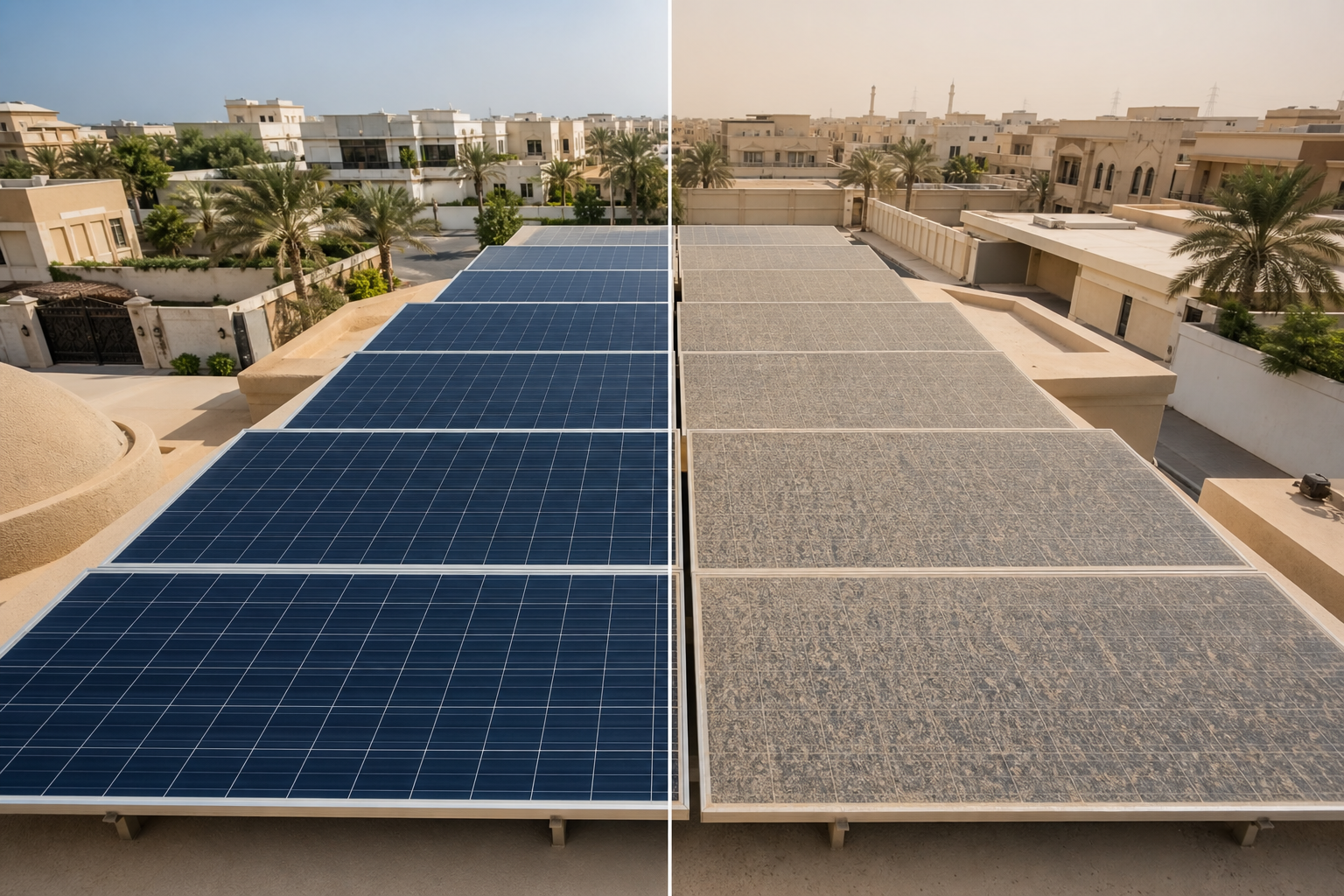

ألواح شمسية مغطاة بالغبار — أهمية التنظيف الدوري
الغبار والظل — تنظيف دوري ضروري

لوح Longi Hi-MO 6 — 450W — لوحة البيانات الكاملة

📊 Datasheet — STC Conditions (1000W/m², 25°C)
Longi Hi-MO 6 — LR5-54HTH-450M
Monocrystalline PERC | Half-Cell Technology | 54 Cells
Peak Power — Pmax
450
Watts (Wp)
Module Efficiency
21.3%
بالمقارنة بالإشعاع الكلي
Voc — فولتية الدائرة المفتوحة
37.8
Volts DC (بدون حمل)
Vmp — فولتية نقطة القدرة القصوى
31.5
Volts DC (عند الحمل)
Isc — تيار الدائرة القصيرة
14.3
Amperes (بدون حمل)
Imp — تيار نقطة القدرة القصوى
14.28
Amperes (عند الحمل)
Temp. Coefficient (Pmax)
-0.34%/°C
فقد القدرة لكل درجة فوق 25°C
Max System Voltage
1500
Volts DC — الحد الأقصى للتوصيل
⚠️ Voc هو الفولت الحقيقي الخطر الذي تقيسه بالمولتيمتر عند فصل اللوح — يُستخدم لحساب عدد الألواح بالتوالي حتى لا يتجاوز جهد المنظم.
Vmp هو ما يُستخدم في حسابات المنظم والأداء الفعلي. Isc يُستخدم لتحديد حجم الفيوز والكابل.

أنواع التوصيل وأهميتها

🔗 التوصيل على التوالي (Series)

[+]—[ لوح 1 ]—[ لوح 2 ]—[ لوح 3 ]—[-] الفولت × العدد | التيار ثابت Vout = 31.5V × 3 = 94.5V Iout = 14.28A
  • يرفع الفولتية ويبقي التيار ثابتاً
  • مناسب لأنظمة الجهد العالي (48V)
  • مشكلة الظل: ظل واحد يؤثر على السلسلة كلها
  • يتطلب منظم MPPT بجهد دخول مرتفع

🔀 التوصيل على التوازي (Parallel)

[+]—[ لوح 1 ]—[+] [+]—[ لوح 2 ]—[+] → MPPT [+]—[ لوح 3 ]—[+] التيار × العدد | الفولت ثابت Vout = 31.5V | Iout = 42.84A
  • يرفع التيار ويبقي الفولتية ثابتة
  • ظل على لوح واحد لا يؤثر كثيراً على الباقي
  • يحتاج أسلاكاً سميكة لتحمل التيار العالي
  • يتطلب String Combiner + Fuses لكل سلسلة
مخطط توصيل الألواح على التوالي والتوازي
التوالي يرفع الجهد — التوازي يرفع التيار
✅
التوصيل المختلط (Series-Parallel): في الأنظمة الكبيرة يُجمع بين الاثنين — توالي لرفع الفولت إلى مستوى المنظم، ثم توازي لزيادة القدرة الكلية. مثال: (3 ألواح توالي) × (2 سلسلة توازي) = 6 ألواح إجمالاً.
🔋

البطاريات

قلب التخزين في النظام الشمسي — كل ما تحتاج معرفته

⚡ ليثيوم فوسفات الحديد — LiFePO4

  • عمق التفريغ: 80% — 90%
  • دورات الشحن: 3000 — 6000 دورة (10+ سنوات)
  • كفاءة الشحن/التفريغ: 95% — 98%
  • آمنة: لا تنفجر ولا تشتعل في ظروف اعتيادية
  • لا تحتاج صيانة، تحتمل الشحن الجزئي
  • الجهد الاسمي للخلية: 3.2V
  • السعر أعلى — الأفضل على المدى الطويل

🔵 بطارية الجل — Gel / AGM

  • عمق التفريغ: 50% كحد أقصى
  • دورات الشحن: 300 — 500 دورة (2-3 سنوات)
  • كفاءة: 80% — 85%
  • حساسة للإفراط في الشحن والتفريغ
  • تتأثر بالحرارة الشديدة
  • الجهد الاسمي: 12V
  • أرخص سعراً لكن تكلفة الدورة الحياتية أعلى

⚠️ بطاريات الرصاص الحمضي — Flooded

  • تحتاج ماء مقطر بانتظام
  • تصدر غازات (هيدروجين) أثناء الشحن — خطر الانفجار
  • لا تصلح للأماكن المغلقة
  • عمق التفريغ: 50% كحد أقصى
  • الأرخص سعراً لكن الأكثر متاعباً
بطارية ليثيوم لتخزين الطاقة في النظام الشمسي
بطاريات التخزين — قلب النظام ليلاً

الجهد والتوصيل

⚡
أنظمة الجهد 12V / 24V / 48V:
12V: للأنظمة الصغيرة جداً (كرفان صغير، إضاءة). التيار عالٍ جداً عند القدرة المرتفعة مما يتطلب أسلاكاً سميكة جداً.
24V: الأكثر شيوعاً للمنازل والمكاتب الصغيرة. توازن جيد بين الجهد والتيار.
48V: للأنظمة الكبيرة (5kW+). التيار أقل = أسلاك أرفع وفقد أقل = كفاءة أعلى.
القاعدة: كلما ارتفع الجهد، انخفض التيار لنفس القدرة، وانخفضت تكلفة الأسلاك وفقودها الحرارية.

🔗 توالي البطاريات — رفع الجهد

[12V+]—[Bat1]—[Bat2]—[-] جهد 12V × 2 = 24V السعة ثابتة = 100Ah

يُستخدم لرفع جهد النظام. بطاريتان 12V تصبحان 24V.

🔀 توازي البطاريات — رفع السعة

[+]——[Bat1]——[+] ↕ → Load [+]——[Bat2]——[+] الجهد ثابت = 12V السعة 100Ah × 2 = 200Ah

يُستخدم لزيادة السعة الكلية. تضاعف ساعات العمل.

مخطط توصيل البطاريات على التوالي والتوازي
توالي البطاريات يرفع الجهد — التوازي يرفع السعة (Ah)

عمق التفريغ DoD — الحماية من التلف

🛡️
من يتحكم في عمق التفريغ؟
المنظم (Charge Controller): يضبط على جهد قطع الحد الأدنى — مثلاً 22.2V لنظام 24V يعني 10% سعة متبقية.
BMS (Battery Management System): في بطاريات الليثيوم، يوجد داخل البطارية دائرة إلكترونية تفصل الحمل تلقائياً عند الوصول لحد التفريغ المبرمج.
المحول (Inverter): معظم المحولات الحديثة لها إعداد Low Battery Cutoff يقطع قبل التلف.

القراءات المهمة على البطارية

القراءةما تعنيهالقيم المرجعية (24V LiFePO4)
Voltage (V)الجهد الحالي — يعكس مستوى الشحنمشحونة: 27.2V | فارغة: 22.4V
State of Charge (SoC %)نسبة الشحن المتبقية100% = كاملة، 20% = يجب الشحن
Current (A)التيار الداخل (+) أو الخارج (-)شحن: +20A | تشغيل أحمال: -15A
Temperature (°C)درجة حرارة الخلاياالمثالي: 15-35°C | لا تشحن تحت 0°C
Cyclesعدد دورات الشحن المكتملةLiFePO4: تحتمل 3000-6000 دورة
🌡️
الأجواء المناسبة للبطاريات:
بطاريات الليثيوم: تشغيل مثالي بين -20°C و 60°C — لكن لا يجوز الشحن تحت 0°C (يتلف الأنود). بطاريات الجل والرصاص: تفقد 40% من سعتها عند 0°C. في الكويت الصيف ليس مشكلة للليثيوم، لكن يجب حماية الجل من الحرارة الشديدة (+40°C) لأنها تسرّع تلفها.
🔧

منظم الشحن — Charge Controller

العقل الذي يحمي البطاريات ويستخلص أقصى طاقة من الألواح

🏆 تقنية MPPT

  • يتتبع نقطة الطاقة القصوى للألواح باستمرار
  • يحول فرق الجهد إلى تيار إضافي للبطارية
  • كفاءة: 93% — 99%
  • يزيد إنتاجية الألواح 15% — 30% مقارنة بـ PWM
  • يقبل جهد ألواح أعلى من جهد البطارية
  • الخيار الإلزامي للأنظمة الجادة

📉 تقنية PWM (القديمة)

  • يعمل كمفتاح يفصل/يوصل بسرعة عالية
  • جهد الألواح يجب أن يكون قريباً من جهد البطارية
  • كفاءة: 70% — 80%
  • يهدر جزءاً من طاقة الألواح
  • رخيص لكن غير اقتصادي مع الألواح الكبيرة
  • يصلح للأنظمة الصغيرة جداً فقط (أقل من 150W)
منظم شحن MPPT للنظام الشمسي
منظم الشحن MPPT

كيف تحدد حجم ونوع المنظم؟

📐 القياسات المطلوبة

  • Voc الألواح: الفولتية الكلية للسلسلة عند الدائرة المفتوحة
  • Isc الألواح: إجمالي تيار الألواح (كل السلاسل الموازية)
  • جهد النظام: 12V أو 24V أو 48V
  • التأكد أن Voc الألواح لا يتجاوز Max PV Input للمنظم

📋 معادلة حساب أمبير المنظم

بعد تحديد إجمالي واط الألواح:

MPPT Amps = (Total Panels W ÷ Battery Voltage) × 1.25
// نضرب × 1.25 كهامش أمان
Example: (900W ÷ 24V) × 1.25 = 46.9A → 50A

الخدمات والقراءات التي يقدمها المنظم

القراءة / الخدمةالوظيفة
PV Voltage (V)جهد الألواح الواصل للمنظم — يتغير مع الشمس والحرارة
PV Current (A)التيار القادم من الألواح
Battery Voltage (V)الجهد الحالي للبطارية — يعكس مستوى الشحن
Charging Current (A)التيار الذي يذهب للبطارية فعلاً
Daily Energy (kWh)الطاقة المنتجة اليوم من الألواح
Load Current (A)التيار الخارج للأحمال المباشرة (إذا وُجدت)
Temperature Sensorيضبط جهد الشحن حسب درجة حرارة البطارية
Equalization Chargeشحن موازنة دورية لبطاريات الرصاص لمنع الكبرتة
🛡️
حماية المنظم وفحصه:
① فيوز بين الألواح والمنظم (PV Fuse) يُركب على الإيجابي.
② فيوز بين البطارية والمنظم (Battery Fuse) — الأهم، يقطع عند القصر الكهربائي.
③ يجب تركيبه في مكان جيد التهوية — يسخن أثناء العمل.
④ فحص دوري: تنظيف منافذ التوصيل، التأكد من إحكام الربط، مراقبة الشاشة يومياً.
⚡

المحول — Inverter

يحول DC للبطارية إلى AC 220V لتشغيل كل أجهزة المنزل

〰️ Pure Sine Wave

  • ينتج موجة جيبية نقية مطابقة لشبكة الكهرباء
  • مناسب لجميع الأجهزة الحساسة: مكيف، ثلاجة، لابتوب، تلفزيون
  • لا أصوات طنين ولا سخونة زائدة في الأجهزة
  • الكفاءة: 90% — 95%
  • الخيار الوحيد المقبول للمنازل

▬ Modified Sine Wave

  • موجة مربعة مُعدَّلة — تقريب للجيبية
  • تسبب سخونة وطنيناً في المحركات والمحولات
  • قد يتلف أجهزة حساسة وشواحن
  • يصلح فقط للأجهزة البسيطة (إضاءة، مروحة قديمة)
  • أرخص سعراً لكن غير مناسب للاستخدام المنزلي

🔄 Hybrid Inverter

  • يجمع المنظم والمحول في جهاز واحد
  • يدير الشبكة الكهربائية والشمسية والبطاريات معاً
  • يشحن البطاريات من الشبكة ليلاً إذا لزم
  • الأكثر تطوراً وتكاملاً للمنازل الكبيرة
محول طاقة شمسي Pure Sine Wave
المحول — DC إلى AC 220V

كيف تحدد حجم المحول؟

معادلة تحديد حجم المحول
Inverter Size = (Sum of all simultaneous loads in W) × 1.25 // لكن: الأجهزة ذات المحركات تُحسب بقدرة الإقلاع // Surge = قدرة الجهاز × 3 (كحد أدنى) مثال: تلفزيون: 100W (ثابت) إضاءة: 100W (ثابت) ثلاجة: 150W × 3 = 450W (surge) ──────────────────────── المجموع: 650W × 1.25 = 812.5W → نختار محول 1000W

القراءات المهمة عند اختيار وتشغيل المحول

المواصفةما تعنيهما يجب مراعاته
Continuous Power (W)القدرة المستمرة للتشغيل الطبيعييجب أن تكبر أحمالك الكلية
Surge Power (W)القدرة اللحظية عند الإقلاعيجب أن تتجاوز أعلى تيار إقلاع
Input Voltage (V)جهد البطارية المطلوب: 12/24/48Vيجب مطابقة جهد نظامك
Output Voltage220V AC — 50Hz (المعيار الخليجي)تأكد من التردد 50Hz وليس 60Hz
Efficiency (%)كفاءة التحويل — ما يُهدر حرارةيفضل 90%+ لتقليل الفقد
Low Battery Cutoffيقطع عند انخفاض جهد البطاريةيجب ضبطه حسب نوع البطارية
Overload Protectionيقطع عند تجاوز الحمل المسموحإشارة تحذير قبل القطع
🏗️
شروط التركيب والعناية:
① يُركب في مكان جيد التهوية لأنه يسخن أثناء العمل — لا يُغلق في صندوق محكم.
② المسافة من البطارية يجب أن تكون أقصر ما يمكن لتقليل فقد السلك في DC.
③ يُركب فيوز أو قاطع DC بين البطارية والمحول مباشرة.
④ يُنظَّف مروحة التهوية دورياً من الغبار.
⑤ لا يُشغَّل في درجات حرارة تتجاوز الحد الأقصى المذكور في المواصفات.
🗂️

لوحة توزيع الأحمال

حلقة الوصل بين المحول وأجهزة المنزل

📌
ما هي لوحة التوزيع؟
هي صندوق كهربائي يستقبل الجهد الكلي من المحول (220V AC) ويوزعه على دوائر متعددة لكل غرفة أو قسم في المنزل، مع توفير الحماية لكل دائرة بقاطع حراري (Circuit Breaker) مستقل.

🔌 مكونات لوحة التوزيع

  • Main Breaker: القاطع الرئيسي لكامل اللوحة
  • MCBs: قواطع صغيرة لكل دائرة فرعية
  • RCCB / ELCB: قاطع تسرب أرضي لحماية الأشخاص
  • Neutral Bar: شين توزيع السلك المحايد
  • Earth Bar: شين التأريض — ضرورة مطلقة
  • Surge Protector (SPD): حماية من مسامير الجهد

📐 كيف يتم الربط بالمحول؟

  • خرج المحول (220V AC) → Main Breaker اللوحة
  • حجم القاطع الرئيسي = قدرة المحول ÷ 220V
  • مثال: محول 3000W ÷ 220V = 13.6A → قاطع 16A
  • من Main Breaker → الدوائر الفرعية بقواطع أصغر
  • كل دائرة تُحمَّل 70-80% من القاطع كحد أقصى

⚠️ الاحتياطات الضرورية

  • لا تُشغَّل الشبكة والمحول معاً بدون Changeover Switch
  • التأريض إلزامي — يحمي من الصعق الكهربائي
  • RCCB إلزامي لدوائر الحمامات والمطابخ
  • يجب أن تكون اللوحة مُصنَّفة للتيار والجهد الصحيح

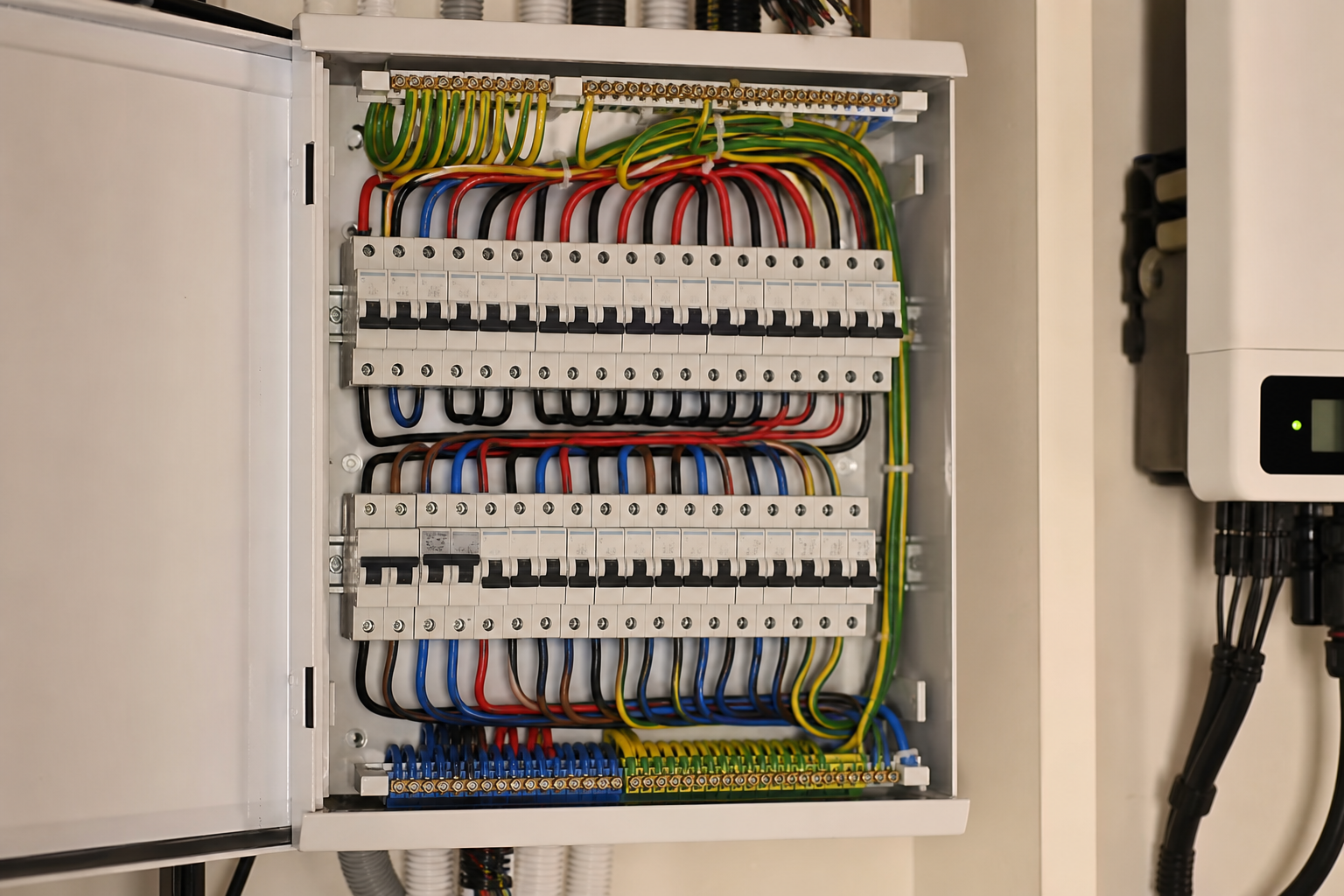

لوحة توزيع كهربائية مع قواطع حماية
لوحة التوزيع AC
🔌

الأسلاك والقواطع والتأريض

الأسلاك الخاطئة سبب رئيسي لحرائق الأنظمة الشمسية

⚡
معادلة حساب سمك السلك:
السلك الرفيع يقاوم التيار فيسخن ويحترق. المعيار الأساسي: لكل أمبير من التيار نحتاج مساحة مقطع محددة، مع مراعاة طول السلك (كلما زاد الطول كلما نحتاج سلكاً أسمك لتقليل الفقد). الهدف: لا يتجاوز فقد الجهد في السلك 3% للـ DC و2% للـ AC.
معادلة اختيار مقطع السلك (DC)
Cross-section (mm²) = (2 × Length(m) × Current(A)) ÷ (56 × Voltage Drop(V)) // 56 = موصلية النحاس (S/m·mm²) // Voltage Drop المسموح = 3% من جهد النظام // مثال: سلك 5 متر، 40A، نظام 24V → فقد مسموح = 0.72V مقطع = (2 × 5 × 40) ÷ (56 × 0.72) = 9.9 mm² → نختار 10 mm²
تركيب الألواح على الهيكل
① تركيب الألواح
توصيل البطارية والمنظم
② البطارية والمنظم
المحول ولوحة التوزيع
③ المحول والتوزيع

ألوان الأسلاك — المعيار الدولي

DC موجب (+)

أحمر

DC سالب (−)

أسود أو أزرق

AC فاز (L)

بني أو أحمر

تأريض (Earth)

أخضر/أصفر

القواطع وأماكن تركيبها

القاطع / الفيوزالموقعالهدف
PV String Fuseبين كل سلسلة ألواح والمنظمحماية عند قصر ألواح واحدة
PV DC Disconnectبين الألواح والمنظم (قاطع DC)فصل الألواح للصيانة بأمان
Battery Fuse/Breakerمباشرة على طرف البطارية الإيجابيالأهم — يقطع عند أي قصر
Battery → Inverter Breakerبين البطارية والمحولفصل المحول بأمان
AC Main Breakerخرج المحول → لوحة التوزيعالقاطع الرئيسي للتيار المتردد
RCCB / Earth Leakageفي لوحة التوزيعحماية الأشخاص من الصعق
مخطط مواقع القواطع والفيوزات في النظام الشمسي
مواقع الحماية: فيوز الألواح، قاطع البطارية، قاطع AC
🌍
التأريض — هل هو ضروري؟ نعم، بشكل قاطع.
التأريض (Earthing/Grounding) يوفر مسار آمن لأي تسرب كهربائي يصل للهيكل المعدني للألواح أو الأجهزة. بدونه، أي عطل في العزل يجعل الهيكل المعدني بكامل الجهد ويُعرّض من يلمسه للصعق أو الوفاة. يجب تأريض: إطار الألواح، هيكل المنظم، هيكل المحول، وحافلة التأريض في لوحة التوزيع — كلها مربوطة بسلك أخضر لطرف تأريض.
📐

المثال التطبيقي الكامل — الكرفان

تطبيق كل ما سبق خطوة بخطوة على مثال حقيقي

🏕️
السيناريو: كرفان أو استراحة صغيرة — 3 أجهزة. موقع: الكويت (PSH = 5.5h). نظام: 24V. بطارية: ليثيوم LiFePO4.
أجهزة منزلية شائعة — تلفزيون، إضاءة، ثلاجة
أمثلة أحمال شائعة تُدرج في جدول الاستهلاك اليومي

مكوّنات النظام المختارة للكرفان

ألواح شمسية 900 واط
2 لوح × 450W = 900W
بطارية ليثيوم 125 أمبير
125 Ah — LiFePO4 / 24V
منظم شحن 50 أمبير
منظم MPPT — 50A
محول 1000 واط
محول — 1000W Pure Sine
الجهازالقدرة (W)العدد نهاراً ☀️ليلاً 🌙 طاقة النهار (Wh)طاقة الليل (Wh)الكلي (Wh)
تلفزيون 1001 4h4h 400400 800
إضاءة LED 502 08h 0800 800
ثلاجة صغيرة 1501 8h8h 1,2001,200 2,400
المجموع 1,600 Wh2,400 Wh4,000 Wh
1

حساب الألواح الشمسية

إجمالي الطاقة = 4,000 Wh | PSH = 5.5h | كفاءة النظام = 85%

Panels (W) = 4000 ÷ (5.5 × 0.85) = 855.6W عدد الألواح = 855.6 ÷ 450 = 1.9 → 2 لوح 450W = 900W
2

حساب البطاريات

طاقة الليل = 2,400 Wh | جهد النظام = 24V | DoD = 80%

Battery (Ah) = 2400 ÷ (24 × 0.80) = 125 Ah — بطارية ليثيوم 24V
3

حساب منظم الشحن MPPT

إجمالي واط الألواح = 900W | جهد النظام = 24V

MPPT (A) = (900 ÷ 24) × 1.25 = 46.9A → منظم 50A
4

حساب المحول

الأحمال الآنية: 100W (تلفزيون) + 100W (إضاءة) + 150W×3 (إقلاع ثلاجة) = 650W

Inverter = 650W × 1.25 = 812W → محول Pure Sine Wave 1000W / 24V
☀️
2 لوح
450W × 2 = 900W
🔋
125 Ah
LiFePO4 / 24V
🔧
50 A
MPPT Controller
⚡
1000 W
Pure Sine Wave
العودة للرئيسية
